Pneumatische Seilbalancer

Der pneumatische Seilbalancer eignet sich zum feinfühligen Positionieren von Lasten, insbesondere für komplizierte Füge- und Montageaufgaben. Die Druckluft sorgt dabei über eine Seiltrommel für die Balancierung der am Seil hängenden Last. So lassen sich Bauteile millimetergenau positionieren.

Anwendungsbeispiele

Technische Daten

Ausführung

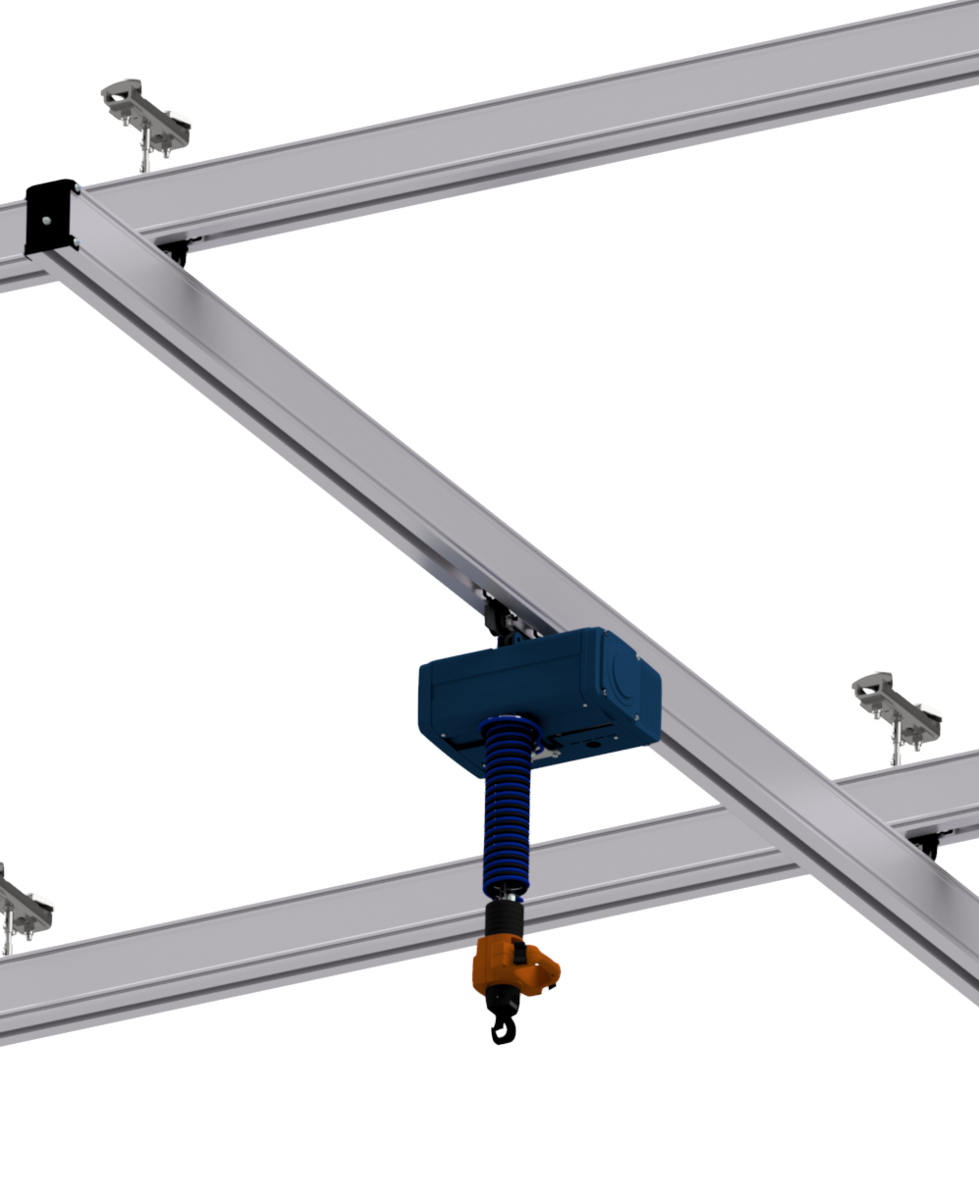

hängend verfahrbar in einem Schienensystem
stationär an einem Knickgelenkausleger

Steuerungsmöglichkeiten

Ein-, Zwei- bzw. Mehr-Lastbalanciersteuerung
Auf-/Absteuerung mit und ohne Leerlastbalancierung
Handkraftsteuerung
Sicherheitsfunktionen, wie Greiferfreigabe
u.v.m.

Besonderheiten

Lasten exakt und sanft positionieren
individuelles Führen direkt am Bauteil
schnelles Umsetzen von Lasten bei kurzen Taktzeiten
kompaktes Design, da Steuerung und Antrieb unter einem Gehäuse
Geschwindigkeitsbegrenzer als Sicherheitseinrichtung: verhindert unzulässig hohe Hubgeschwindigkeiten

*bei 6 bar Netzdruck
Grundgerät	Tragfähigkeit [kg]	Gerätehub [mm]	Hubgeschwindigkeit [m/min]
Z-BP	100*	2000	0-60
