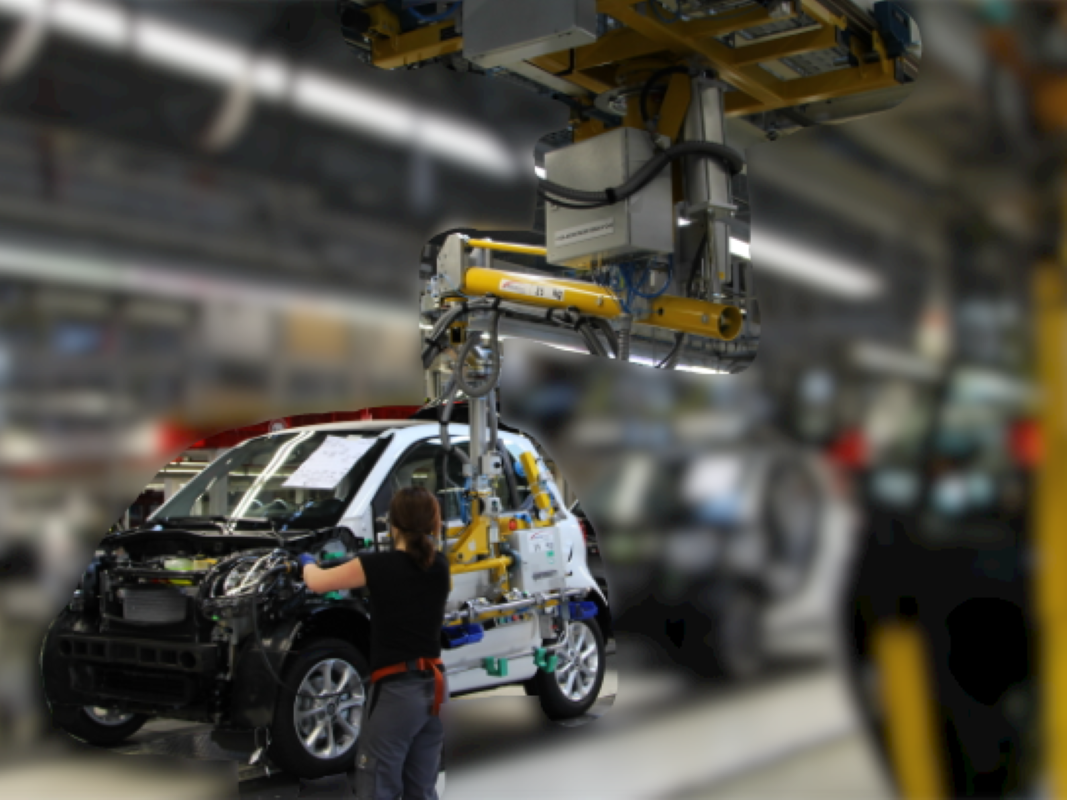

Unsere Parallelogrammgeräte kombinieren ein pneumatisches Hubwerk mit einem Parallelogramm. Diese Technik ermöglicht die Aufnahme von Momenten und somit eine Aufnahme von Werkstücken außerhalb ihres Schwerpunktes.
Parallelogramme werden standardmäßig mit einer Auslegerlänge bis 3.200 mm geliefert. Die Auslegerlänge kann jedoch gemäß der Aufgabenstellung verlängert oder verkürzt werden.
Für leichte Anwendungen gibt es auch eine besonders kompakte Ausführung unseres Parallelogramms. Es zeichnet sich durch optimierte Bauraumgröße und stark reduzierte Totmasse aus.
Ausführung
Steuerungsmöglichkeiten
Optionen
Grundgerät | Tragfähigkeit [kg] | Arbeitsradius [mm] | Hub [mm] | Schwenkbereich [°] | Momentaufnahme Lastflansch [Nm] |
---|---|---|---|---|---|
Z-AP-10 | 120* | 3200 | 1700 | 330 | 800 |
Z-AP-20 | 240* | 3200 | 1700 | 330 | 1200 |
Z-AP-50 | 300* | 3200 | 1700 | 330 | 1500 |
Diese Knickgelenkausleger werden mit Seilbalancern kombiniert. Durch die Montage des Hebezeugs an der Säule wird ein äußerst komfortables ...
Der pneumatische Seilbalancer eignet sich zum feinfühligen Positionieren von Lasten, insbesondere für komplizierte Füge- und Montageaufgaben. Die ...

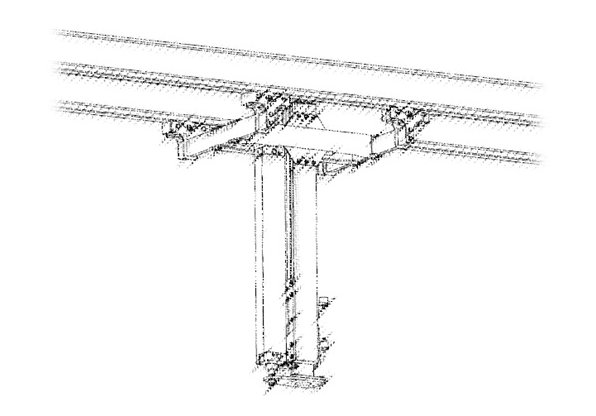

Hubachsen werden in der Regel pneumatisch angetrieben und führen einen linearen Hub aus. Sie dienen zur starren, exzentrischen ...
